TitelPlan der stoomboot 'Stad Geertruidenberg'
Vervaardiger B.C.A.[persoonsnaam] Rijkee (tekenaar[persoon])

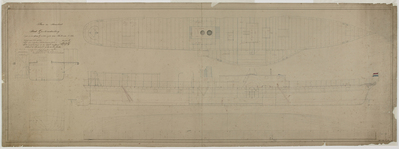

BeschrijvingMet tekst: "Lengte op dek 42, Grootste wijdte 5, Holte 2.60 Ned. Ellen, Wigt van het schip 50.576 T., Wigt van machine ketel met water en koolen 56.716 T., Waterverplaatsing op de 0.83 Ell., Diepgang 107.292 T., Schaal 2.5 N dm. op de Ned. Ell. of 1/40 der ware grootte." Met schaal: 1 (?) = 2.5 cm. Technische tekening van de raderstoomboot "Stad Geertruidenberg"
a. zijaanzicht voor de indeling
b. waterlijnen
c. dekplan
d. dwarsdoorsnede
e. spantentekening
schaal 1:40
a. zijaanzicht voor de indeling
b. waterlijnen
c. dekplan
d. dwarsdoorsnede
e. spantentekening
schaal 1:40
Datum 1862-01-01 - 1862-12-31
Objectnaamdwarsdoorsnede, dekplan, spantenplan, waterlijnenplan
Objectcategoriescheepsbouwkundige tekening
Materiaalpapier[materiaal]
