ObjectnummerT1023
TitelSchroefstoom-Jagt 'Perle'

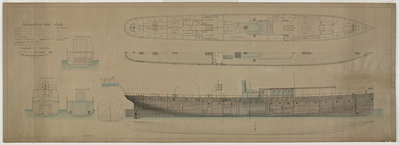

BeschrijvingMet tekst: "Lengte 125 Eng. voeten, Wijdte 14 Eng. voeten, Holte 8 Eng. voeten, Diepgang 3' 6", Waterverplaatsing 3249 kub. voet x 28.3 T. 91946 Nedl. T., Machine 32 P.K.: H.D., Snelheid per uur ..., Schaal 1/4 = 1 voet Engelsch, Gebouwd aan den Kinderdijk 1869, L. Smit & Zoon." Met schaal in Engelsche voeten: 1 voet = 0.63 cm. Technische tekening van het schroefstoomjacht "Perle", bestaande uit vijf tekeningen te weten
a. zijaanzicht voor de indeling
b. waterlijnen
c. half bovendekplan
d. volledig dekplan
e. 3 doorsneden
f. spantentekening
met opgave der afmetingen
a. zijaanzicht voor de indeling
b. waterlijnen
c. half bovendekplan
d. volledig dekplan
e. 3 doorsneden
f. spantentekening
met opgave der afmetingen
Objectnaamzijaanzicht, waterlijnenplan, dekplan, halfdekplan, doorsnedetekening, spantenplan
Objectcategoriescheepsbouwkundige tekening
Materiaalpapier[materiaal]
Techniekpen in zwart, penseel in kleuren
