TitelPlan der ijzeren stoomschip 'Gutenberg'

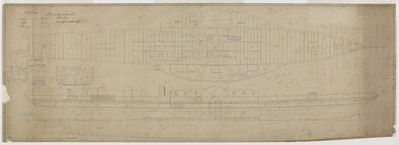

BeschrijvingMet tekst: "Hoofdafmetingen, Lengte 168 voet, Wijdte 20 voet, Holte 10 voet, Schaal 1/4 duim = 1 voet Engelsch." Me schaal in Engelsche voeten: 1 voet = 0.64 cm. Technische tekening van het ijzeren raderstoomschip "Gutenberg", bestaande uit vijf tekeningen met daarop afgebeeld:
a. zijaanzicht voor de indeling
b. waterlijnen
c. dekplan
d. halve dwarsdoorsnede
e. spantentekening
opmerking: tekening is door vocht aangetast
a. zijaanzicht voor de indeling
b. waterlijnen
c. dekplan
d. halve dwarsdoorsnede
e. spantentekening
opmerking: tekening is door vocht aangetast
Objectnaamzijaanzicht, waterlijnenplan, dekplan, dwarsdoorsnede, spantenplan
Objectcategoriescheepsbouwkundige tekening
