ObjectnummerT1043
TitelAlgemeen plan en lijnenplan van de stoomraderschip 'IJssel'.

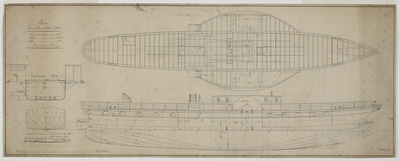

BeschrijvingAlgemeen plan en lijnenplan van het stoomraderschip "IJssel". Deze technische tekening bestaat uit zes onderdelen, welke op één blad zijn uitgevoerd. Met tekst: "Lengte op den lastlijn 115 voet, Wijte 16 voet 6 duim, Hol 8 voet 6 duim, Schaal 1/4 = 1 voet Engelsch." Met schaal Engelsche voeten: 1 voet = 0.625 cm.
a) Zijaanzicht voor de indeling
b) Waterlijnen
c) Dekplan
c) Dwarsdoorsnede
e) Spantentekening
f) Opgave der afmetingen
a) Zijaanzicht voor de indeling
b) Waterlijnen
c) Dekplan
c) Dwarsdoorsnede
e) Spantentekening
f) Opgave der afmetingen
Onderwerpraderstoomschip
Objectnaamtechnische tekening, algemeen plan, lijnenplan, grootspant
Objectcategoriescheepsbouwkundige tekening
Materiaalpapier[materiaal]
Formaat
blad hoogte: 40.50 cm
blad breedte: 104.00 cm
map hoogte: 52.00 cm
map breedte: 120.00 cm
blad breedte: 104.00 cm
map hoogte: 52.00 cm
map breedte: 120.00 cm
