ObjectnummerT1180-15
TitelPlan van Een schip van oorlog
Vervaardiger P. van Zwijndregt (technisch scheepstekenaar[man])

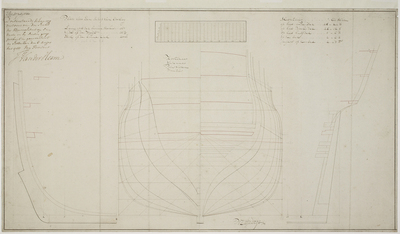

BeschrijvingTekst: "Plan voor Een schip van oorlog. Lang opt dek binnen stevens 167, Wijdt op den Huijt 46 3/11, Hol op den binnen kiel 20 vt. Montuur 64 stukken. Op het onderdek 26 a 24 pond, Op het bovendek 26 a 12 pond, op het halfdek 8 a 6 pond, op den bak 2 a 6 pond, jagers op den bak 2 a 8 pond. 'Kortenaar', 'Wasenaar', 'Prins Willem', 'Hercules'." Getekend: "J. Van der Heim." Schaal: 1 voet = 0.55 cm
Onderwerpachtersteven, voorsteven, vaartuig, algemeen: Kortenaar[scheepsnaam]
PersoonstrefwoordAdmiraliteit op de Maze
Objectnaamspantenplan, constructietekening
Objectcategoriescheepsbouwkundige tekening
Materiaalpapier[materiaal]
Techniekpen in zwart, pen in rood
