ObjectnummerT1198

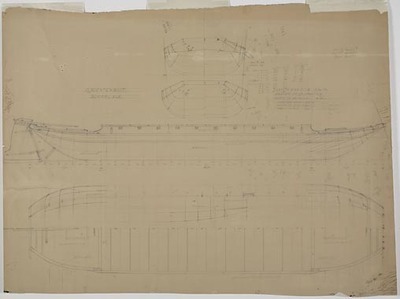

TitelTechnische tekening van Westlands groenteschuitje uit de 1e helft van de 20e eeuw.
Vervaardiger M. van Waveren (scheepsbouwmeester)
BeschrijvingTechnische tekening van Westlands groenteschuitje uit de 1e helft van de 20e eeuw.
Zowel op de voorzijde als achterzijde staan tekeningen. Op de achterzijde staat een Westlandse motorboot afgebeeld.
potloodschets
voorzijde:
- spantenplan (2x)
- zijaanzicht
- 1/2 dekplan / waterlijnen met inwendige verdeling
- opgave der afmetingen; schaal 1:10
achterzijde:
- onderdelen van het schip
- langsdoorsnede met inwendige verdeling ; met mast en laadboo,
- doorsnede v/d spanten van het achterschip
Zowel op de voorzijde als achterzijde staan tekeningen. Op de achterzijde staat een Westlandse motorboot afgebeeld.
potloodschets
voorzijde:
- spantenplan (2x)
- zijaanzicht
- 1/2 dekplan / waterlijnen met inwendige verdeling
- opgave der afmetingen; schaal 1:10
achterzijde:
- onderdelen van het schip
- langsdoorsnede met inwendige verdeling ; met mast en laadboo,
- doorsnede v/d spanten van het achterschip
Onderwerpgrootspant, Westlands groenteschuitje, algemeen
Objectcategoriescheepsbouwkundige tekening
Materiaalpapier[materiaal]
Techniekpotlood
Formaat
blad hoogte: 72.00 cm
blad breedte: 97.00 cm
map hoogte: 80.00 cm
map breedte: 110.00 cm
blad breedte: 97.00 cm
map hoogte: 80.00 cm
map breedte: 110.00 cm
